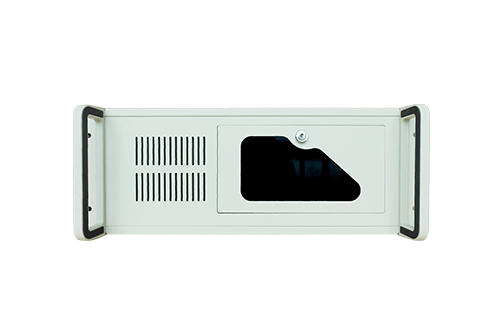

CIS-DQ47-FA01
· 4U Rack-mount PC
· Intel® 10/11th Generation Core™/Pentium®/Celeron®(up to 125W)
· Dual channel(Non-ECC)DDR4 2666/2933 up to 128GB(32GB per DIMM)
· VGA, HDMI and DP++
· 2 x PCIe x16(Gen3), 2x PCIe x4(Gen3), 2×PClex1(Gen1), 1×PCl
· 1 x Full-size Mini-PCIe Slot, 1 x M.2 2280 slot
· OS Recovery
· TPM Module
· 16-bit Programmable GPIO
· KB lock, Case open
· USB self-recovery, 5V/5VSB power optional
选择产品资料
| 系统 | ||||||||
|---|---|---|---|---|---|---|---|---|
| 处理器 | 支持Intel® 10th/11th generation Core™ i9/i7/i5/i3/Pentium®/Celeron® processor（up to 125W） | |||||||
| 芯片组 | Intel® Q470 Chipset | |||||||
| 内存 | DDR4 2666/2933/3200 MHz 288-pin DIMM x4Max to 128GB（32GB per DIMM） | |||||||
| 图形 | Intel® Integrated Graphics | |||||||
| 操作系统 | Windows 10 64bit; Linux | |||||||
| 看门狗定时器 | System reset，programmable 255 levels timer interval， from 1~255 sec/min | |||||||
| 内部扩展接口 | ||||||||
|---|---|---|---|---|---|---|---|---|
| 扩展插槽 | 2x PCIe x16 (Gen3) , 2 x16 slot, only support 1x16 or 2x8; 2x PCIe x4（Gen3）; 2×PClex1（Gen1） 1x PCI |
|||||||
| 前部I/O | ||||||||
|---|---|---|---|---|---|---|---|---|
| 开关 /LED | 1 × power button,1 × reset button,1 × KB lock button 1 × power LED,1 × HDD LED,1 × KB lock LED |
|||||||
| USB | 2 x USB 2.0 | |||||||
| 可扩展 | 2×5.25"光驱位，1×2.5"软驱位 | |||||||
| 风扇 | 1×12025 系统风扇（可抽拉替换式过滤网） | |||||||
| 后部 I/O | ||||||||
|---|---|---|---|---|---|---|---|---|
| 网口 | 2 x RJ45 ； Controller1 Intel® I211-AT GbE (10/100/1000 Mbps) Controller2 Intel® I219-V GbE (10/100/1000 Mbps) |
|||||||
| 显示 | 1 x VGA: max resolution up to 1920 x 1200@60Hz 1 x HDMI: max resolution up to 4096 x 2160@30Hz 1 x DP++: max resolution up to 4096 x 2304@60Hz 支持三屏异显 |
|||||||
| 串口 | 1 x COM (RS232/422/485 auto-flow)， 带有 5V/12V power，默认无供电 | |||||||
| USB | 4 x USB3.2（Gen2） 2 x USB3.2（Gen1） 2 x USB 2.0 |
|||||||
| 音频 | 1 x Line-out，1 x Mic-in，选配 , 默认不上件 | |||||||
| 扩展槽 | 7 x 扩展插槽 | |||||||
| 风扇 | 2 × 6025 系统风扇 | |||||||
| 内部 I/O | |
|---|---|
| 扩展接口 | 1 x Full-size Mini-PCIe Slot 1 x M.2 2280 slot SSD(SATA/PCIex4 NVMe) |
| 串口 | 1 x COM(RS232/422/485 auto-flow)pin header, 支持5V/12V供电, 默认无供电 4 x COM (RS232) pin header |
| USB | 1 x Vertical USB 2.0 type A 2 x USB 2.0 （2.54mm pitch） 2 x USB3.2（Gen1）pin header |
| SATA | 4 x SATA 3.0 (up to 6Gb/s)，支持RAID 0，1，5，10 |
| GPIO | 1 x 16bit programmable GPIO，default 为 8in/8out |
| SIM 卡 | 1 x SIM Card Slot |
| 音频 | 1 x Front Audio (Line-out/Mic-in) 默认不上件 |
| SMBus | 1 x SMBus connector |
| LPT | 1 x LPT connector |
| PS/2 | 1 x PS/2 connector 6pin |
| FAN |
1 x CPU fan（4Pin support smart fan） 2 x System fan（4Pin support smart fan）, BIOS侦测风扇状态 |
| Remote SW | 1 x 2pin pin header |
| OS Recovery | 1 x OS recover pin header |
| Case open | 1 x Case open pin header |
| 安全 | 1 x TPM 2.0 pin header |
| LAN LED | 1 x LANLED connector （pitch 2.54） |
| Front Panel | 1 x Front panel（10 pin connector）包含开关，reset，power/HDD LED |
| 电源 | ||||||||
|---|---|---|---|---|---|---|---|---|
| 电源输入 | ATX power | |||||||
| 电源功率 | 可选300W /500W/650W/850W/1250W ATX power | |||||||
| 接口 | 24Pin ATX power，8Pin ATX 12V power | |||||||
| 环境 Environmental | |
| 操作温度 OperatingTemp |
0℃ ~ 40℃（HDD） |
| 存储温度 Storage Temp |
-40°C ~ 60°C |
| 操作湿度 Operating Relative Humidity | 40℃ 95%RH（HDD） |
| 存储湿度Storage Relative Humidity | 60℃ 95%RH, 非凝结状态Non-condensing |
| 随机振动 Random Vibration | 5~500Hz, 2Grms（SSD）operation，5~500Hz, 1Grms（HDD）operation |
| 正弦振动 Sine Vibration | 5~500Hz, 2G Non-operation |
| 机械冲击 Shock | Operation: 10G@11ms ； Non-operation: 20G@11ms |
| 机构 | |
|---|---|
| 尺寸 | 430 x 450 x 177mm |
| 安装方式 Mounting | 上架式（Rack-Mount） |
| 认证 Certification | |
| 安规认证 Safety Certification | CCC |
| 销售型号 Sales Model | |
| 销售型号 | CIS-DQ47-FA01 |
