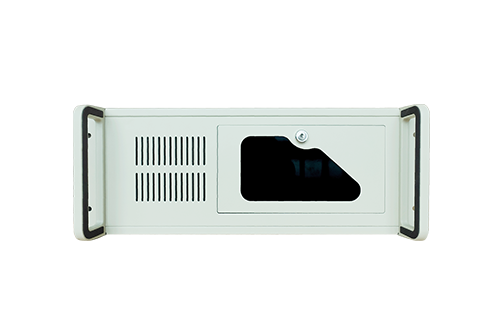

CIS-DH11-FA01

· 4U Rack-mount PC
· Intel® 6th/7th/8th/9th Generation Core™ /Pentium®/Celeron®(up to 95W)
· Dual channel(Non-ECC)DDR4 2133/2400/2666up to 32GB(16GB per DIMM)
· VGA,HDMIand DVI-D
· 1 x PCIe x16(Gen3),1 x PCIe x4(Gen2), 5 x PCI
· 1 x Full-size Mini-PCIe Slot, 1 x M.2 2280 slot
· OS Recovery
· TPM Module
· 16-bit Programmable GPIO
· KB lock, Case open
· USB self-recovery, 5V/5VSB power optional

选择产品资料

下载
系统
处理器 6th/7th/8th/9th Generation Intel® Core™ /Pentium®/Celeron® LGA 1151 Socket Processors with TDP up tp 95W
芯片组 Intel® H110 Chipset
内存 DDR4 2133/2400/2666 MHz 288-pin DIMM x2, Max to 32GB
BIOS AMI 128Mbit SPI Flash
图形Intel® Integrated Graphics Intel® Integrated Graphics
操作系统 Windows 7 32/64bit; Windows 10 64bit; Linux
看门狗定时器 System reset，programmable 255 levels timer interval， from 1~255 sec/min
扩展接口
接口 1 x PCIe x16（Gen3），1 x PCIe x4（Gen2），5 x PCI
前部 I/O
开关 /LED 1×power button,1×reset button,1×KB lock button
1×power LED,1×HDD LED,1×KB lock LED
USB 2 x USB 2.0
可扩展 2×5.25"光驱位，1×2.5"软驱位
风扇 1×12025系统风扇（可抽拉替换式过滤网）
后部 I/O
网口 2 x RJ45 ；Controller1 Intel® I211-AT GbE (10/100/1000 Mbps)
                 Controller2 Intel® I219-V GbE (10/100/1000 Mbps)
显示 1 x VGA: max resolution up to 1920 x 1200@60Hz
1 x HDMI: max resolution up to 4096 x 2160@24Hz
1 x DVI-D: max resolution up to 1920 x 1200@60Hz
支持双屏异显
音频 1 x Line-in，1 x Line-out，1 x Mic-in，选配，默认不上件
串口 1 x COM (RS232/422/485 auto-flow)， 带有 5V/12V power，默认无供电
USB 4 x USB 3.2（Gen1），2 x USB 2.0
PS/2 1xPS/2 (mini-DIN-6)
扩展槽 7 x 扩展槽位
风扇 2×6025 系统风扇
内部 I/O
扩展接口 1 x Full-size Mini-PCIe Slot （与 PCIe x 4 复用）
1 x M.2 2280/2242 slot（与SATA1复用）
串口 1 x COM(RS232/422/485 auto-flow)pin header，支持5V/12V供电, 默认无供电
4 x COM (RS232) pin header
USB 1 x Vertical USB 2.0 type A
2 x USB 2.0 （2.54mm pitch）
SATA 4 x SATA 3.0 (up to 6Gb/s)
GPIO 1 x 16bit programmable GPIO，default 为 8in/8out
SIM 卡 1 x SIM Card Slot
音频 1 x Front Audio (Line-out/Mic-in) 默认不上件
SPI 1 x SPI connector
SMBus 1 x SMBus connector
LPT 1 x LPT connector
OS Recovery 1 x OS recover pin header
Case open 1 x Case open pin header
FAN

1 x CPU fan （4Pin support smart fan）

2 x System fan （4Pin support smart fan），BIOS侦测风扇状态
Remote SW Power SW pin header 与 Remote SW 功能一致  (附带 Power LED Pin header)
LAN LED 1 x LANLED connector （pitch 2.54）
Front Panel 1 x Front panel（10 pin connector）包含开关，reset，power/HDD LED
安全 1 x TPM 2.0 pin header
电源
电源输入 ATX
电源功率 可选300W /500W/650W/850W/1250W ATX power
接口 24Pin ATX power，8Pin ATX 12V power
环境 Environmental
操作温度
OperatingTemp		 0℃ ~ 40℃（HDD）
存储温度
Storage Temp		 -40°C ~ 60°C
操作湿度 Operating Relative Humidity 40℃ 95%RH（HDD）
存储湿度Storage Relative Humidity 60℃ 95%RH, 非凝结状态Non-condensing
随机振动 Random Vibration 5~500Hz, 2Grms（SSD）operation，5~500Hz, 1Grms（HDD）operation
正弦振动 Sine Vibration 5~500Hz, 2G Non-operation
机械冲击 Shock Operation: 10G@11ms ； Non-operation: 20G@11ms
机构
尺寸 430 x 450 x 177mm
安装方式 Mounting 上架式（Rack-Mount）

认证 Certification

安规认证

Safety Certification

 CCC

销售型号 Sales Model
销售型号 CIS-DH11-FA01
