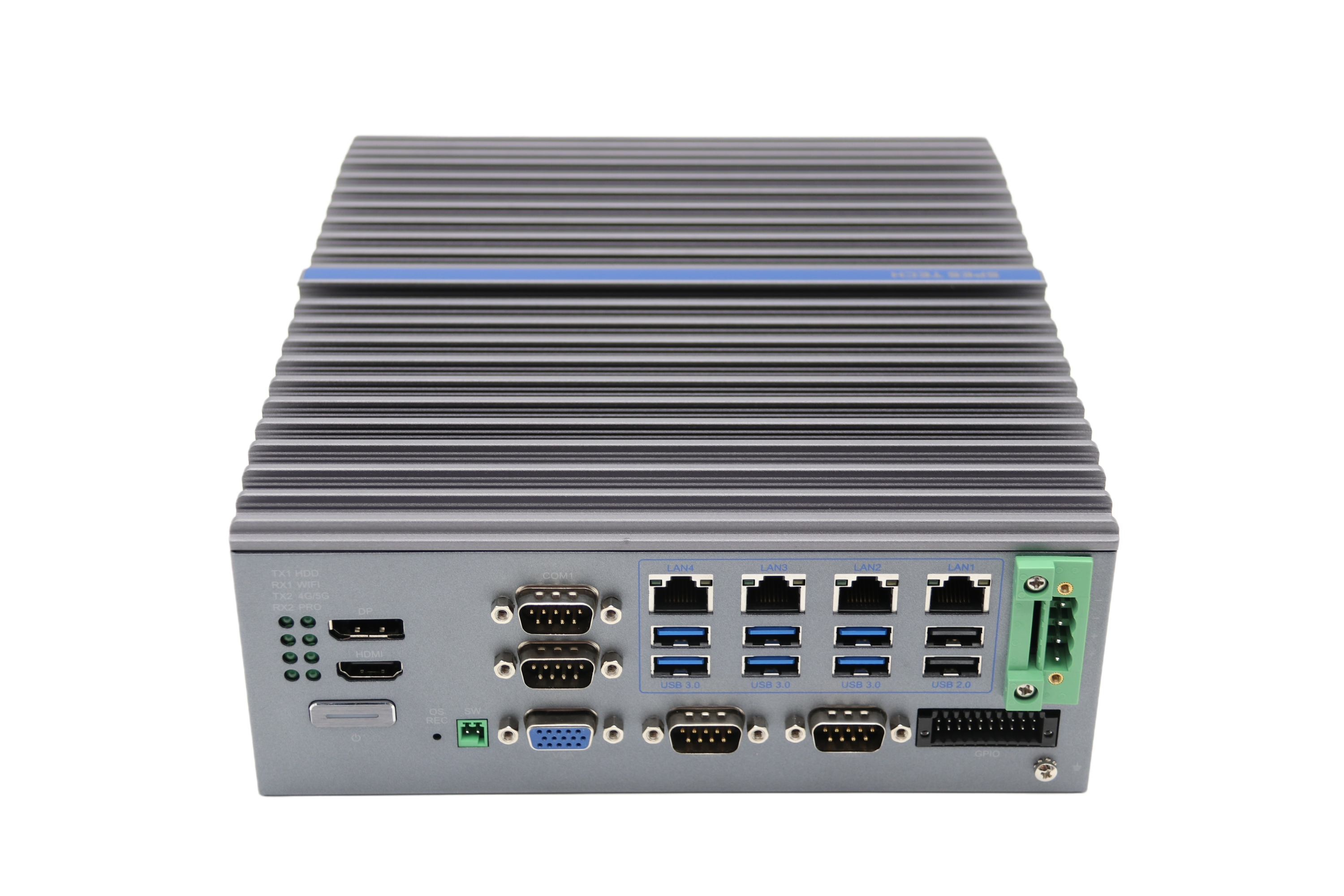

CIS-XSKL-LW01

支持Intel 第6/7/8/9代 桌面型CPU
支持19～24V宽压DC-in输入
支持VGA，HDMI，DP++ 显示
最多支持6COM，COM1～2带有3KV隔离，COM3~4支持RS232/422/485，可通过BIOS调整
具备OS Recovery还原功能，有效降低售后维护费用
支持Wi-Fi，4G，5G模块扩展
具备16-bit可编程GPIO接口
具备远程开关，解决PC在设备中不易开关的困扰
具有8颗LED灯，充分掌握系统运行状态

选择产品资料

下载
系统
处理器 6th/7th/8th/9th Intel® Core™ /Pentium®/Celeron® LGA 1151 Socket Processors with TDP up to 65W
芯片组Chipset Intel® Q170 Chipset
内存 Dual Channel(Non-ECC)DDR4 2133/2400（Intel 7th CPU support）MHz
288-pin DIMM x2，Max to 32GB (16GB per DIMM)
BIOS AMI 128Mbit SPI Flash
操作系统 支持Windows7 32/64bit，Windows10 64bit，Linux
（只有采用Intel第六代Skylake平台时支持Window7操作系统）
看门狗定时器 System reset，programmable 255 levels timer interval，from 1~255 sec/min

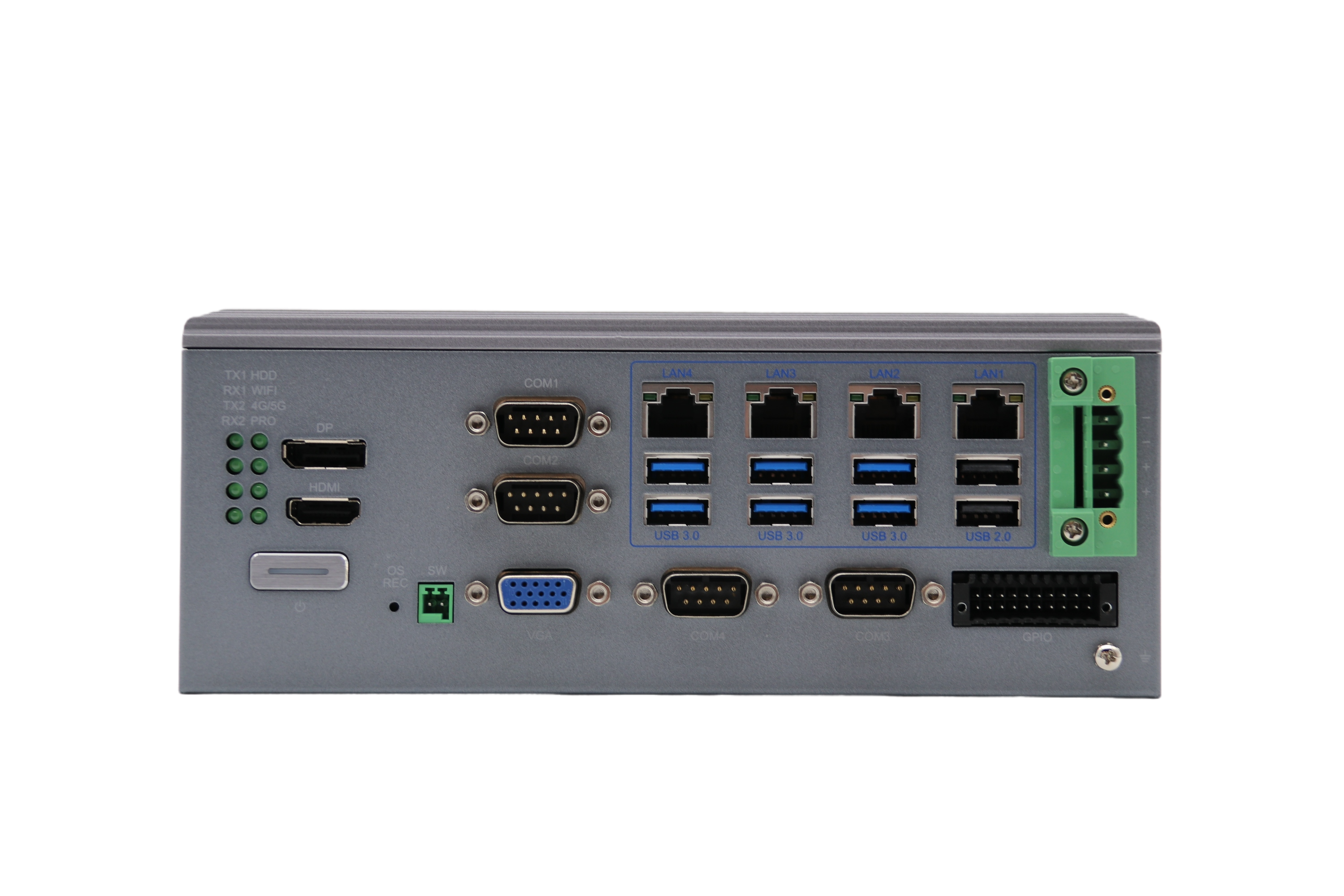

外部I/O
网口 4 x RJ45
1x RJ45 Intel® I219-LM GbE（10/100/1000 Mbps）
3 x RJ45 Intel® I211-AT GbE（10/100/1000 Mbps）
显示 HDMI，DP++，VGA 支持异步三显
音频 1 x Line-out ，1 x MIC，选配
串口 4 x COM 海岸线，其中： COM1～2(RS232/422/485) 通过BIOS调整，TX/RX 做3KV隔离线路；
COM3～4(RS232/422/485) ，通过BIOS调整
USB 8 x USB
6 x USB3.0，2 x USB 2.0
GPIO 1 x 16bit programmable GPIO
按钮 1 x Power button w/LED
系统还原 1 x OS Recovery button
指示灯 1 x HDD LED
1 x COM1 Tx1
1 x COM1 Rx1
1 x COM2 Tx2
1 x COM2 Rx2
1 x Wi-fi
1 x 4G
1 x 用户自定义可侦测信号
远程开关 1 x Remote ON-OFF
内部I/O
扩展接口 1 x Full-size Mini-PCIe Slot for 4G module(PCIe + USB）
1 x M.2 2280 slot for SSD
1 x M.2 2230 slot for Wifi module
1 x M.2 3042/3052 for 5G module
USB 1 x USB2.0 type A 接头
COM 2 x RS232 pin header
扩展插槽 1x异形扩展槽，是由PCIex16+PCIex8组成，用来扩展各种扩展插槽
SATA 2 x SATA 3.0，带有SATA power
Fan system fan#1/#2; 1x4 pin 支持smart fan, System PWM control
SIM 1 x Nano-SIM Card Slot， support 4G/5G
TPM 1 x TPM 2.0 pin header
电源
电源输入 4Pin Phenix 带锁附接口
可扩展卡 Expansion Card
两槽扩展卡 1 x PCIe x 16, 1 x PCIe x 4
三槽扩展卡 1 x PCIe x 16 ，2 x PCI
四槽扩展卡 1 x PCIe x 16, 1 x PCIe x 4, 2 x PCI
环境 Environmental
操作温度
OperatingTemp		 45/65W CPU， -10℃ ~ 40℃ (SSD)
35W CPU， -10℃ ~ 50℃ (SSD)
0℃ ~ 40℃ (HDD)
存储温度
Storage Temp		 -40°C ~ 60°C
操作湿度
Operating Relative Humidity		 50℃ 95%RH (35W CPU SSD)
存储湿度
Storage elative Humidity		 60℃ 95%RH 非凝露Non-condensing
随机振动 Random Vibration 5~500Hz, 2Grms（SSD）operation，5~500Hz, 1Grms（HDD）operation,
正弦振动 Sine Vibration 5~500Hz, 2G Non- operation
机械冲击 Shock Operation: 10G@11ms ； Non-operation: 20G@11ms
机构Mechanical
外观 Housing 铝合金 Aluminum Alloy
安装方式 Mounting 桌面式（Desk-Mount）, 壁挂式（Wall-Mount）
尺寸 Dimension 229 x 202 x 82 mm 基础型
229 x 202 x 134 mm 两个扩展槽
229 x 202 x 156 mm 三个扩展槽
229 x 202 x 174 mm 四个扩展槽
认证
安规认证 CCC
销售型号 Sales Model
销售型号
Sales Model		 CIS-XQ17-LW01
CIS-XQ17-LW02
CIS-XQ17-LW03
CIS-XQ17-LW04
