CIS-DSKL-FAR1（Intel® Q170 Chipset）
· 4U Rack-mount PC
· Intel® 6th/7th/8th/9th Generation Core™ /Pentium®/Celeron®（up to 95W）
· Dual channel（Non-ECC）DDR4 2400/2666/2933 up to 64GB（16GB per DIMM）
· VGA, HDMI and DP++
· 2 x PCIe x16（Gen3）, 2 x PCIex4（Gen3）, 3 x PCI
· 1 x Full-size Mini-PCIe Slot（USB/PCIE）, 1 x M.2 2280 slot support SATA SSD only
· OS Recovery
· TPM Module
· 16-bit Programmable GPIO
· KB lock, Case open
· USB self-recovery, 5V/5VSB power optional
选择产品资料
| 系统 System | |
| 处理器 Processor |
6th/7th/8th/9th Generation Intel® Core™ /Pentium®/Celeron® LGA 1151 Socket Processors with TDP up tp 95W |
| 芯片组 Chipset | Intel® Q170 Chipset |
| 内存 Memory |
DDR4 2400/2666/2933 MHz 288-pin DIMM x4, Max to 64GB（16GB per DIMM） |
| BIOS | AMI 128Mbit SPI Flash |
| 图形 Graphics | Intel® Integrated Graphics |
| 操作系统 OS | Windows 7 32/64bit; Windows 10 64bit; Linux |
|
看门狗定时器 Watchdog Timer |
System reset，programmable 255 levels timer interval, from 1~255 sec/min |
| 扩展接口 Expansion slot | |
| 接口 Interface |
2 x PCIe x16（Gen3）, 2 x16 slot, only support 1x16 or 2x8 2 x PCIex4（Gen3） 3 x PCI |
| 前部I/O Front I/O | |
|
开关/LED |
1 x power button, 1 x OS Recovery button， 1 x Power LED 1 x HDD LED 2 x LAN LED |
| USB | 2 x USB 2.0 |
| 可扩展 | 1 x 5.25" 光驱位 |
| Fan | 1 x 12025 system fan （可替换式过滤网） |

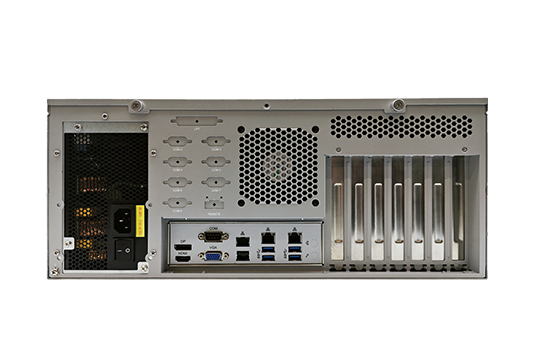

| 后部I/O Rear I/O | |
|
网口 Ethernet |
4 x RJ45 3 x Intel® I226-V GbE（10/100/1000 Mbps） 1 x Intel® I219-V GbE（10/100/1000 Mbps） |
|
显示 Display |
1 x DP++ max resolution up to 4096 x 2304@60Hz 1 x HDMI: max resolution up to 4096 x 2160@30Hz 1 x VGA: max resolution up to 1920 x 1200@60Hz support 三个独立显示 |
| 音频 Audio | 1 x Line-out, 1 x Mic-in, 选配, 默认不上件 |
| 串口 COM | 1 x COM（RS232/422/485 auto-flow）; 支持5V/12V供电, 默认无供电 |
| USB |
4 x USB 3.2（Gen1） |
| FAN |
2 x 8025 system Fan |
| 内部接口 Internal I/O | |
|
扩展接口 Expansion Slot |
1 x Full-size Mini-PCIe Slot（USB/PCIE） 1 x M.2 2280 slot support SATA SSD only |
| 串口 COM |
1 x COM（RS232/422/485 auto-flow）pin header, 支持5V/12V供电, 默认无供电 4 x COM（RS232）pin header |
| USB |
1 x Vertical USB 2.0 type A 2 x USB 2.0 （2x5Pin 2.54mm pitch） 2 x USB 3.2 Gen1（Pin header ） |
| SATA | 5 x SATA 3.0（up to 6Gb/s）, 支持RAID 0, 1, 5, 10 |
| GPIO | 1 x 16bit programmable GPIO，default 为8in/8out |
| 音频 | 1 x Front Audio (Line-out/Mic-in) 选配，默认不上件 |
| PS/2 | 1 xPS/2 connector 6pin |
| SIM卡 | 1 x SIM Card Slot |
| FAN |
1 x CPU fan （4Pin support smart fan） 3 x System fan （4Pin support smart fan），BIOS侦测风扇状态 |
| SPI |
1 x SPI connector |
| SMBus |
1 x SMBus connector |
| KB lock |
1 x KB lock pin header |
| OS Recovery | 1 x OS Recovery pin header |
| Case open | 1 x Case open pin header |
| Reset | 1 x 2pin pin header |
| Remote SW | 1 x 2pin pin header |
| 安全 Security | 1 x TPM 2.0 pin header |
| LAN LED | 2 x LANLED connector （pitch 2.54） |
| Front panel |
1 x Front panel（2 x 5 pin connector） 包含开关，reset，power/HDD LED |
| 电源 Power | |
|
电源输入 Power Input |
ATX |
|
ATX power |
300W / 500W / 650W / 850W /1250W ATX power, support Redundant Power System |
|
接口 Interface |
24Pin ATX power, 8Pin ATX 12V power |
| 环境 Environmental | |
|
操作温度 OperatingTemp. |
0℃ ~ 40℃（HDD） |
|
存储温度 Storage Temp. |
-40°C ~ 60°C |
|
操作湿度 Operating Relative Humidity |
40℃ 95%RH（HDD） |
|
存储湿度 Storage Elative Humidity |
60℃ 95%RH, 非凝结状态Non-condensing |
|
随机振动 Random Vibration |
5~500Hz, 2Grms（SSD）operation，5~500Hz, 1Grms（HDD）operation, |
|
正弦振动 Sine Vibration |
5~500Hz, 2G Non-operation |
|
机械冲击 Shock |
Operation: 10G@11ms ； Non-operation: 30G@11ms |
| 机构 Mechanical | |
| 尺寸 Dimension | 512 x 482 x 177 mm |
| 安装方式 Mounting | 上架式（Rack-Mount） |
| 认证 Certification | |
| 安规认证 Safety Certification | CCC |
| 销售型号 Sales Model | |
| 销售型号 | CIS-DQ17-FAR1 |
